Jak nakonfigurovat modem MTX

• PC s OS Windows XP a vyšší se sériovým portem RS232 popřípadě můžete použít obecný převodník USB-RS-232
• Seriový kabel pro propojrní PC a modemu. Kabel musí být přímý (pin-pin), ne křížený.
• SW Cinterion MES (Module Exchange Suite)
• Pokud použijete pro připojení k modemu USB port budete potřebovat drivery k modemu

MES Cinterion SW Vám umožní, že uvidíte Váš MTX-modem jako další paměťové medium ve Vašem PC.
Konfigurace modemu (MTX-Tunnel) je uložena v souboru “config.txt”, který je přístupný na tomto paměťovévém médiu. Pro editaci konfigurace stačí soubor config.txt zkopírovat do počítače, tam ho zeditovat, uložit a nakopírovat zpátky do modemu.

Před prvním použitím Cinterion MES je potřeba tuto aplikaci nakonfigurovat

Po instalaci Cinterion MES se Vám v systému objeví nové zařízení:

Pravým tlačítkem zvolíme Properties (Vlastnosti)

Na záložce Port zvolíme COM port, který jsme použili na propojení s modemem a potvrdíme tlačítkem Apply

V případě že Vaše PC nemá COM port a nemáte ani převodník USB → RS-232, pak můžete k připojení modem k počítači použít USB portu modemu.

V tom případě budete ale potřebovat jeden z těchto driveru.

USB drivery pro modemy MTX (varianta 4G)
USB driver pro modemy MTX (varianta 3G)

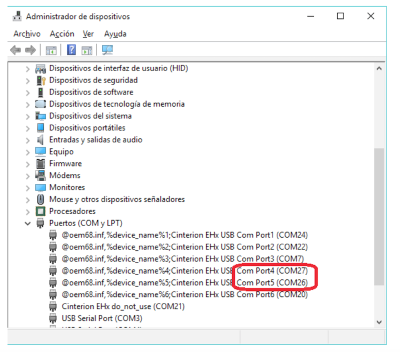

Po nainstalování driveru a připojení modemu se Vám v OS objeví několik virtuálních komunikačních portů.

Vlevo je modem MTX-3G, vpravo je modem MTX-4G. Zatržené porty na obrázcích lze využít pro Cinterion MES. (pro 3G variantu jsou to Com Port4 a Com Port5, pro 4G variantu Com Port1 a Com Port2).

Jakmile máte Cinterion MES nakonfigurovaný (nastavený správný COM port) pak otevřením Citerion zařízení se Vám objeví nové výměnné uložiště (Module Disk (A:).

Na tomto úložišti je několik souborů, nás bude ale zajímat hlavně Config.txt

Jedná se o textový soubor, ve kterém je uložena konfigurace modemu. Tento soubor můžeme zeditovat a poté zkopírovat zpět do modemu. Po nahrání nové konfigurace a restartu modemu, bude modem již fungovat dle nové konfigurace.

Zde je příklad jak může vypadat konfigurace:

MTX_PIN: 0000
MTX_mode: server
MTX_urc: on
MTX_model: 199801436
GPRS_apn: internet.t-mobile.cz
GPRS_login:
GPRS_password:
GPRS_timeout: 0
GPRS_DNS: 8.8.8.8
TCP_port: 20010
COMM_baudrate: 115200
COMM_bitsperchar: 8
COMM_autorts: on
COMM_autocts: on
COMM_stopbits: 1
COMM_parity: none
FIREWALL_enabled: off
SMS_allPhones: on

Seznam hlavních konfiguračních parametrů a jejich význam naleznete zde.
Možné scénáře a jím odpovidající nastavení naleznete zde v sekci typické příklady použití

více zde od strany 32
