Zakázka: ORDC230240

Systém slouží v vizualizaci výšky hladin v zásobnících, hlídání limit aby nedošlo k přeplnění zásobníku, nebo odčerpaní pod nastavenou mez. Systém umožňuje ovládání čerpadel pro výdej z jednotlivých zásobníků a automatickou detekcí dvou velikostí výdejních nádob.

Systém se skládá ze dvou rozváděčů: RA1 a RA2

Rozváděč RA1 slouží k ovládání motorů čerpadel. Obsahuje jeden frekvenční měnič SIEMENS jehož výstup je přes tlumivku paralelně připojen k šesti stykačům. Výstupy ze stykačů jsou připojené k jednotlivým motorům. V jeden moment může být sepnut pouze jeden stykač = může se točit pouze jeden motor (čerpadlo). Ovládání stykačů je pomocí modulu ADAM-6260 (6 relé výstupů ovládaných pomocí protokolu Modbus TCP).

V rozváděči je navíc napájecí zdroj (pro napájení modulu ADAM-6260) a spouštěč motoru. Do rozváděče je přivedena komunikace LAN a RS-485 z rozváděče RA2. LAN komunikace (Modbus TCP) slouží pro ovládání spínání stykačů a komunikace RS-485 (Modbus RTU) slouží pro ovládání frekvenčního měniče (spuštění/zastavení motoru, nastavení rychlosti).

Rozváděč RA2 slouží k monitorování hladin, vizualizaci a řízení systému výdeje ze zásobníků. Obsahuje modul ADAM-6750 který pomocí vestavěného SW NodeRed plní funkci vizualizace a řízení celé technologie. Dále je v rozváděči ADAM-6017 ( 8x analogový vstup s komunikací Modbus TCP), ADAM-6256 (16x digitální výstup s komunikací Modbus TCP), 6 x přepínací silové relé OMRON (pro ovládání pohonů ventilů), napájecí zdroj 24V, LAN switch EKI-2525, zvuková signalizace (zabudovaná ve dveřích ovladače) a zobrazovací terminál TPC-110W který slouží k zobrazení vizualizace pomocí webového prohlížeče.

Do rozváděče jsou zapojeny tyto vstupy/výstupy:

• napájení 230Vac z rozváděče RA1
• signály z limitních snímačů nádrží (6+6) - jsou zapojené do modulu ADAM-6750
• signály z mikrovlných měřičů hladin (7) - jsou zapojené do modulu ADAM-6017
• komunikace RS-485 z rozváděče RA1 - zapojená do modulu ADAM-6750 (slouží pro komunikaci s frekvenčním měničem)
• signály pro ovládání signálek (červená/zelená) (6) - zapojené do modulu ADAM-6270
• silové signály pro ovládání ventilů (6) - zapojené na silová relé OMRON (relé Omron jsou ovládané z modulu ADAM-6256)

IP adresy jednotlivých zařízení:

RA2
10.0.0.1 ADAM-6750 Limity (DI0-DI11), Klakson (DO15), Signálky (D00-DO11)
10.0.0.2 ADAM-6256 Ventily (D00-DO5)
10.0.0.3 ADAM-6017 Hladiny (A0 - A6)

RA1
10.0.0.4 ADAM-6260 Stykače motorů (DO0-DO5)

Zapnout otočný vypínač na rozváděči RA1 do polohy ON, zapnout vypínač na rozváděči RA2 do polohy ON. Po zapnutí počkat cca 2 minuty než se zobrazí vizualizace na obrazovce. Během spouštění se na určitou dobu objeví na obrazovce hláška o nedostupnosti stránky (to je způsobeno tím, že inicializace modulu ADAM-6750 trvá déle než start zobrazovacího terminálu). Jakmile modul nastartuje, vizualizace se spustí automaticky.

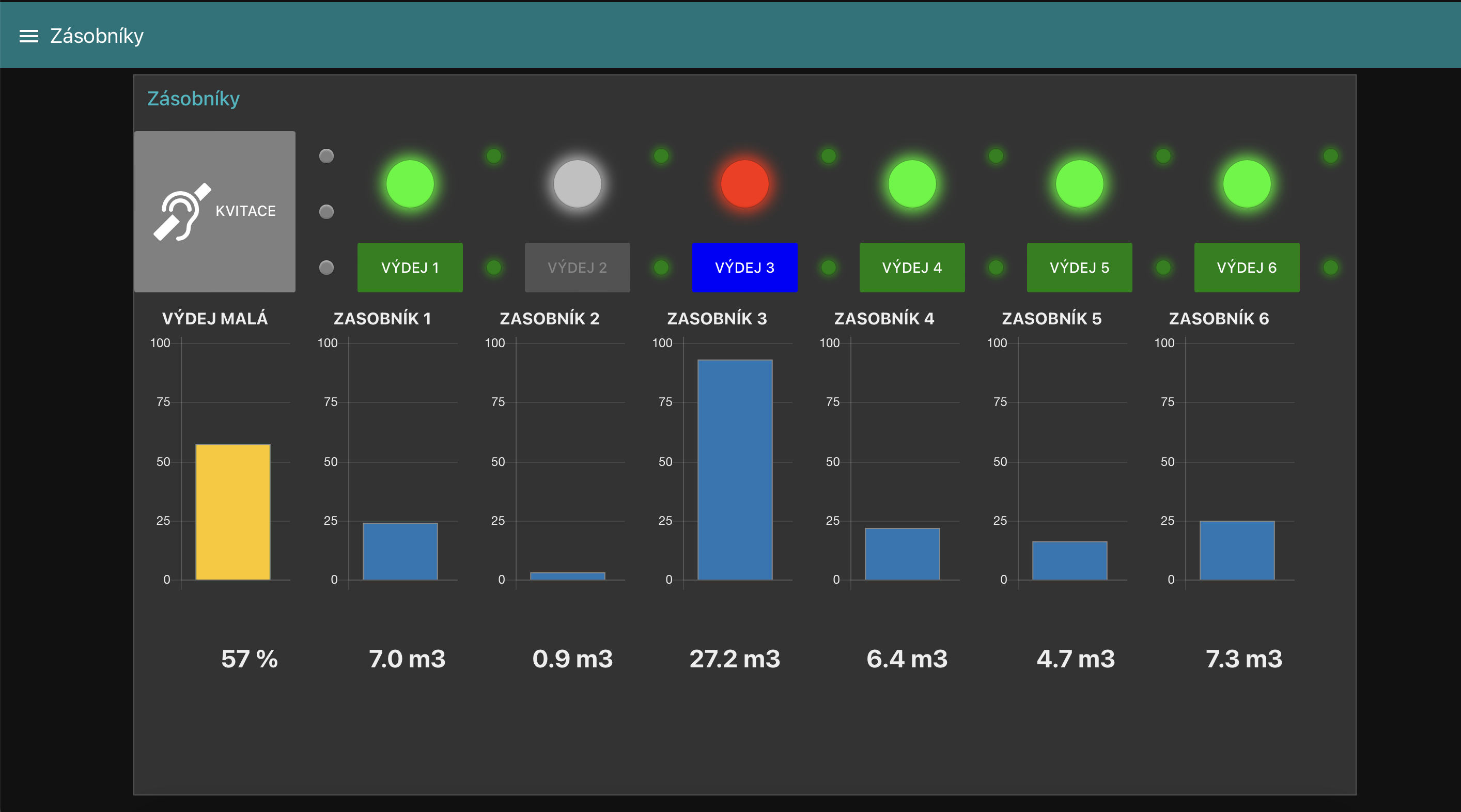

Výchozí obrazovka vypadá následovně:

V levém horním rohu se nachází menu ve kterém lze přepnout pro zobrazení informace o stavu měniče viz. níže.
Na obrazovce je 6 modrých sloupců reprezentující (0 - 100%) zaplnění jednotlivých zásobníků. Zcela vlevo je žlutý sloupec, který zobrazuje stav čidla výšky hladiny u mobilního snímače pro výdej.

Pod každým modrým sloupcem se nachází číslo, které odpovídá aktuálnímu objemu v daném zásobníku [m3].

Nad sloupci jsou tlačítka výdej. Pokud je toto tlačítko:

• zelené - v zásobníku je dostatek kapaliny a je možné spustit výdej
• šedivé - v zásobníku je málo kapaliny a výdej není možný (tlačítko je neaktivní)
• modré - probíhá čerpání z daného zásobníku

Pokud je tlačítko zelené - je možné jeho stlačením spustit výdej z daného zásobníku.
Pokud je tlačítko modré - je možné stlačením výdej zrušit.

Nad tlačítky jsou velké signálky (zobrazuji stejné barvy jako signálky u vstupních ventilů) a jejich význam je následující:

• zelená - do zásobníku lze čerpat (je zde dostatek místa pro celou cisternu)
• červená - do zásobníku nelze čerpat (není v něm již dostatek místa pro vyprázdnění celé cisterny)
• šedivá - zásobník je prakticky prázdný. Lze do něj čerpat, ale ení povolen výdej

Vpravo jsou nad sebou další dvě menší signálky. Ty zobrazují stav mezních limitních spínačů (ty jsou nezávislé na mikrovlných snímačích). Při běžném provozu by měly být všechny zelené. Horní signálka je navázána na horní limit a spodní je navázána na spodní limit. Pokud dojde k aktivaci spodního limitu, tak se automaticky vypne motor (čerpání), spustí zvukový alarm a rozbliká tlačítko kvitace. Pro vypnutí alarmu lze stisknout tlačítko kvitace (toto platí pro všechny ALARMY).

Vlevo nahoře je tlačítko Kvitace, které slouží pro vizualizaci alarmu (změní barvu na červenou) a umožňuje kvitaci alarmu. Vpravo, vedle tlačítka kvitace se nachází tři kontrolky, které signalizují stav měniče:

• Horní: READY (měnič je připraven zelená)
• Prostřední: RUN (motor se točí zelená)
• Spodní: ERROR (chyba měniče červená)

Doplňování zásobníků lze pouze do zásobníků kde u napouštěcího ventilu svítí zelená kontrolka. Pokud svítí červená, není v zásobníku dostatek místa pro celou cisternu. Pokud by během plnění skutečně došlo k zaplnění zásobníku (nastaveno je na 95%) - spustí se zvukový a vizuální alarm a je nutné okamžitě zastavit napouštění. Stejně tak se spustí alarm, pokud selže mikrovlné měření výšky hladiny a aktivuje se horní limitní snímač.

V jeden okamžik je možné provádět výdej pouze z jednoho zásobníku a to do prázdné nádoby. Pro výdej je nutné nejprve umístit měřící sondu na nádobu do které budeme čerpat (provádět výdej). Je to z toho důvodu, že před zahájením čerpání dochází k automatické detekci velikosti použité nádoby (na základě hloubky prázdné nádoby). Jakmile je senzor umístěn na nádobu, a do nádoby zasunuta odpovídající výdejní pistole, je možné z panelu spustit čerpání (výdej). Výdej je možný pouze ze zásobníků, které mají zelené tlačítko výdej (tzn. dostatek produktu v zásobníku). Po stisknutí tlačítka, toto tlačítko změní barvu na modrou a dá se povel k otevření příslušného výstupního ventilu. Současně se spustí odpovídající motor čerpadla. Otáčky čerpadla se postupně mění v závislosti na výšce hladiny aby došlo k rychlému naplnění nádoby. Jakmile se dosáhne 90% zaplnění tak se spustí zvuková signalizace která svou intenzitou informuje o blížícím se dosažení 100% naplnění. Zároveň s tím se zpomaluje čerpadlo. Při dosažení 100% se čerpadlo vypne a odešle signál pro uzavření výstupního ventilu. Tlačítko výdej přejde do stavu Zelená (připraveno na výdej).

Po uzavření ventilu je možné výdejní pistoli společně s měřicí sondou odebrat.

Pokud během čerpání dojde k poklesu hladiny v zásobníku pod nastavenou mez, čerpaní se automaticky ukončí.
Ruční ukončení čerpaní je možné opětovným stiskem tlačítka výdej - > změní stav z modré na zelenou, vypne motor a uzavře ventil.

Na tuto obrazovku se dostaneme pomocí menu v levé horní části obrazovky. Pro běžný provoz není potřeba pouze pro řešení problémů. Na obrazovce jsou informace o stavu měniče. Lze zde spustit motor (tlačítko VPŘED), zastavit motor (tlačítko STOP), restartovat měnič (tlačítko RESET), případně měnit aktuální rychlost motoru ( slider Rychlost). V prostřední části jsou informace o aktuálních otáčkách motoru, proudu, výstupní frekvenci z měniče a točivý moment aktivního motoru. V pravé časti obrazovky jsou trendy proudu, otáček a výstupní frekvenci.

Pokud se nenačte stránka s vizualizací, můžete zkusit zobrazovací panel restartovat tímto způsobem:

• od horní strany obrazovky tahněte dvěma prsty směrem dolu (swipe dvěme prsty od horní hrany dolů)
• zobrazí se Vám následující obrazovka

• Zde zvolíte v levé části Operate
• Zobrazí se toto okno, kde zvolíte Reboot System:

• a potvrdíte OK

Nyní by se měla už zobrazit vizualizace.

Je dobré zkontrolovat zda je měnič v režimu READY. To lze zjistit v zobrazení stavu měniče viz. odstavec Zobrazení informace o stavu měniče.
Zde by mělo v sekci diagnostika svítit zelená kontrolka u položky Ready.
Pokud nesvítí, mělo by stačit stlačit tlačítko Reset ze sekce Ovládání.

Je potřeba zmáčknout tlačítko Advanced (vlevo dole)
A pak se zobrazí volba : Proceed to 10.0.0.1 (unsafe) na kterou kliknete a vizualizace se zobrazí.

Na vizualizaci se lze dostat i z místí sítě (síť zákazníka). Vizualizace je dostupná na této adres:

http://10.0.0.1:1880/ui

Schéma rozvaděče: Schema
Revize: Revize
